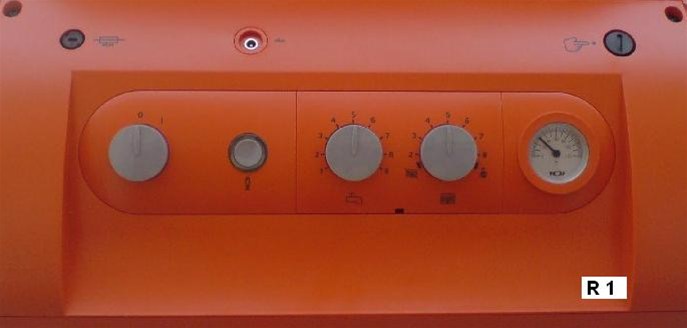

Πίνακας οργάνων λέβητα WOLF R1
Κωδικός: 0111000031
Κατά την τοποθέτηση του πίνακα οργάνων WOLF R1 απαιτείται προσοχή ώστε να αποφευχθεί το τσάκισμα και το λύγισμα των τριχοειδών των αισθητήρων. Κατά την εγκατάσταση, μην δρομολογήσετε τα καλώδια των αισθητήρων και του τηλεχειρισμού μαζί με τα καλώδια ρεύματος. Η ηλεκτρική καλωδίωση πρέπει να γίνει σύμφωνα με το σχεδιάγραμμα συνδεσμολογίας. Ανοίξτε το πίσω κάλυμμα του συστήματος ρύθμισης αφού ξεβιδώσετε τις δύο βίδες. Τροφοδοσία καυστήρα Περάστε τον αγωγό μέσα από το άνοιγμα στην κονσόλα ρύθμισης (αριστερά / δεξιά), ανάλογα με τη φορά ανοίγματος των θυρών του λέβητα. Αισθητήρας λέβητα Τοποθετήστε το σε οποιοδήποτε άνοιγμα της υποδοχής βύθισης του λέβητα. Θερμοστάτης ασφαλείας Τοποθετήστε το τριχοειδές του αισθητήρα σε οποιοδήποτε άνοιγμα της υποδοχής βύθισης του λέβητα. Σύνδεση αγωγού ασφαλείας Σύνδεση αγωγού ασφαλείας Συνδέστε στην κονσόλα ρύθμισης Θερμόμετρο ένδειξης θερμοκρασίας λέβητα Τοποθετήστε το σε οποιοδήποτε άνοιγμα της υποδοχής βύθισης του λέβητα.
