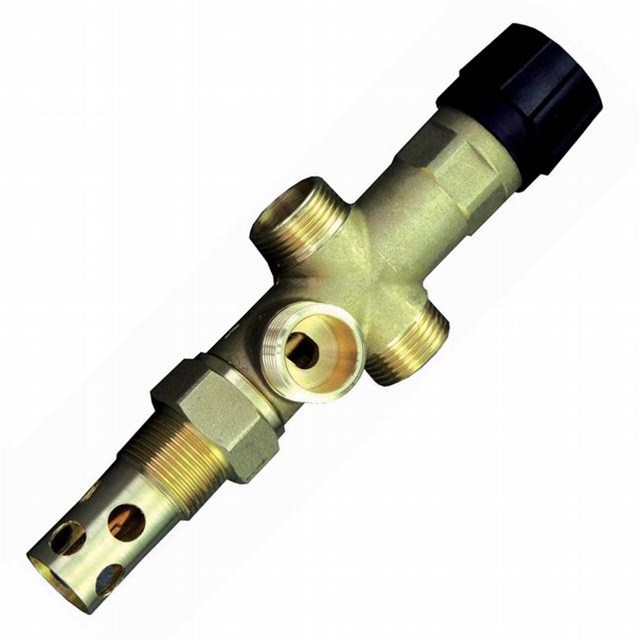

Θερμοστατική βαλβίδα ασφαλείας ξυλολέβητα
3/4
Οι λέβητες στερεών καυσίμων έχουν τον κίνδυνο υπερθέρμανσης κατά την λειτουργία τους και κυρίως λόγω διακοπής ηλεκτρικού ρεύματος. Ο κυκλοφορητής σταματάει και η θερμότητα από την καύση αυξάνεται απότομα. Σε αυτή την περίπτωση η θερμοστατική βαλβίδα που δεν απαιτεί ηλεκτροδότηση θα τεθεί σε λειτουργία και θα διασφαλίσει την ψύξη του λέβητα.
Μόλις η θερμοκρασία ανέβει στους 90-100οC, η βαλβίδα ανοίγει και επιτρέπει την είσοδο κρύου νερού από το δίκτυο πόλης. Το νερό ψύξης που χρησιμοποιήθηκε απορρίπτεται στην αποχέτευση. Για την σωστή λειτουργία η βαλβίδα πρέπει να εγκατασταθεί στην προσαγωγή του λέβητα στο σημείο που θα εμφανιστεί η μεγαλύτερη θερμοκρασία.

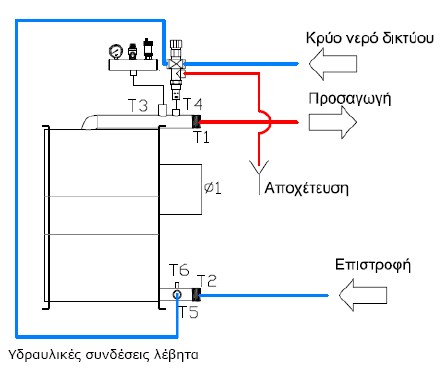

Οι υδραυλικές συνδέσεις του λέβητα γίνονται όπως στο σχήμα. Το σετ ασφαλείας και η βαλβίδα ασφαλείας ξυλολέβητα από υπερθέρμανση συστήνονται για την σύνδεση με κλειστό δοχείο διαστολής.
|
Τ1 = Προσαγωγή
Τ2 = Επιστροφή
Τ3 = Σετ ασφαλείας
Τ4 = Θερμοστατική βαλβίδα
ασφαλείας ξυλολέβητα 3/4
Τ5 = Προσαγωγή κρύου νερού
στην επιστροφή του λέβητα
Τ6 = Κρουνός εκκένωσης 1/2
|
|
