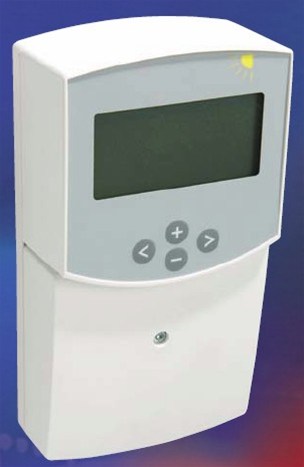

Ο διαφορικός ηλιακός θερμοστάτης WATTS LCD advanced χρησιμοποιείται σε ηλιακές εγκαταστάσεις με μια ή δυο σειρές ηλιακούς συλλέκτες, με ένα ή δύο boiler 3ης ενέργειας και ένα ή δύο κυκλοφορητές.
Ο διαφορικός ηλιακός θερμοστάτης έχει 5 εισόδους για αισθητήρια θερμοκρασιών (PT1000), 1 είσοδο για ογκόμετρο ή θερμιδόμετρο, 1 είσοδο παροχής ηλεκτρικού ρεύματος 230 V, και 3 εξόδους παροχής ηλεκτρικού ρεύματος 230 V για τους κυκλοφορητές ή βαλβίδα ανάμιξης.

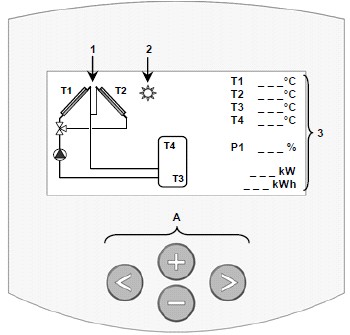

Η συσκευή έχει 4 κουμπιά επιλογής για τον χρήστη μια φωτεινή οθόνη (128 X 64) με την γραφική παράσταση του συστήματος που έχουμε επιλέξει.
Εάν κανένα κουμπί δεν έχει πιεστεί για 10 λεπτά η φωτεινή ένδειξη της οθόνης εξασθενεί.
Ο διαφορικός ηλιακός θερμοστάτης WATTS LCD advanced συνοδεύεται με τα 3 αισθητήρια.
Μπορείτε να επιλέξετε την ελάχιστη ταχύτητα των αντλιών με το + ή -.
(ρύθμιση από 30 έως 100% / εργοστασιακή τιμή  100%).
Η ταχύτητα της αντλίας αρχίζει να ελαττώνεται όταν η διαφορά θερμοκρασίας dT γίνει  μικρότερη της τιμής dt Max.
Ο διαφορικός ηλιακός θερμοστάτης WATTS LCD advanced 3491 έχει μόνο 1 σύστημα το (Νο1).
Προσοχή:  Η ταχύτητα στροφών της αντλίας επιτυγχάνεται από το TRIAC (έλεγχο της φάσης) και πριν αλλάξετε την τιμή να προσέξετε:
Αν η αντλία σας μπορεί να λειτουργήσει με αυτή την ρύθμιση στροφών.
Ποιες είναι οι ελάχιστες επιτρεπτές στροφές της αντλίας σας.
Η ρύθμιση στροφών επάνω στην αντλία σας θα πρέπει να είναι στο μέγιστο.

Είσοδοι: Τ1 (συλλέκτης 1): T2 (συλλέκτης 2 ή συλλέκτης επιστροφής): Τ3 (Δεξαμενή 1): T4 (για έλεγχο έξτρα εξόδου): T5 (Δεξαμενή 2 ή συλλέκτης επιστροφής): T6 (μετρητής ροής για μέτρηση ενέργειας): Έξοδοι: P1 (βασική αντλία με ρύθμιση ταχύτητας) P2 (Αντλία με ρύθμιση ταχύτητας ή βαλβίδας) P3 (συμπληρωματική, θέρμανσης, ψύξης.)
