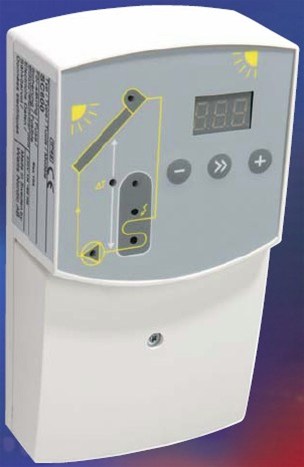

Ο διαφορικός ηλιακός θερμοστάτης WATTS LED basic χρησιμοποιείται σε ηλιακές εγκαταστάσεις με ηλιακούς συλλέκτες, με ένα boiler 3ης ενέργειας και ένα κυκλοφορητή (P1).
Ο διαφορικός ηλιακός θερμοστάτης έχει 3 εισόδους για αισθητήρια θερμοκρασιών (PT1000), 1 είσοδο παροχής ηλεκτρικού ρεύματος 230 V, και 2 εξόδους παροχής ηλεκτρικού ρεύματος 230 V για τους κυκλοφορητές.
Η συσκευή έχει μόνο 3 κουμπιά επιλογής για τον χρήστη.
Το κάθε led που ανάβει στο διάγραμμα της εγκατάστασης δίνει και την πληροφορία εάν δουλεύει ο κυκλοφορητής και την αντίστοιχη ένδειξη θερμοκρασίας του αισθητηρίου.
Ο διαφορικός ηλιακός θερμοστάτης WATTS LED basic συνοδεύεται με τα 3 αισθητήρια.

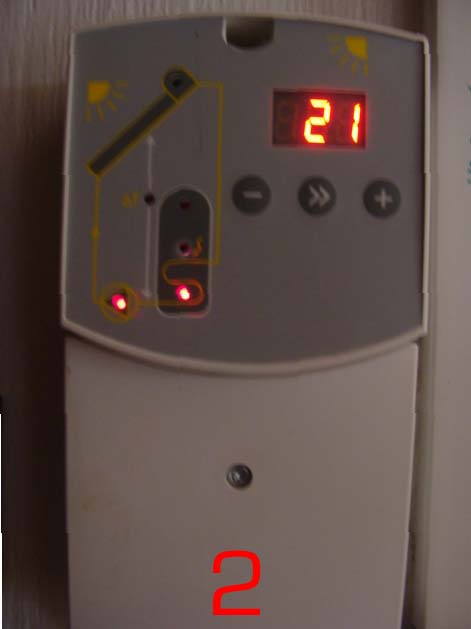

1: Λυχνία θερμοκρασίας κάτω σημείο του boiler (Η οθόνη “7” δείχνει την τιμή θερμοκρασίας)
2: Λυχνία αντλίας.

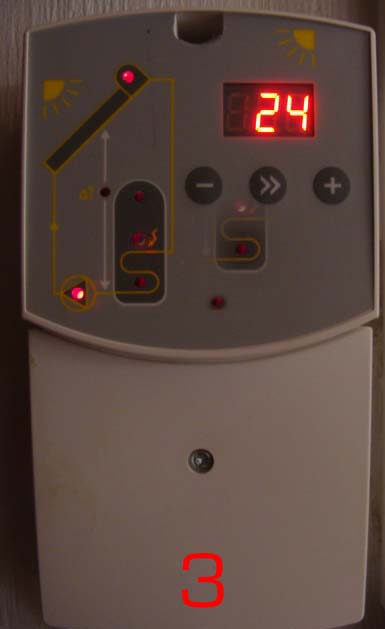

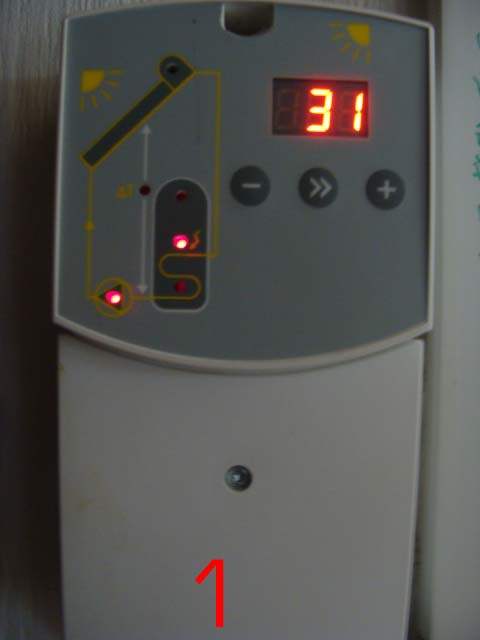

3: Λυχνία συμπληρωματικής θέρμανσης, αναβοσβήνει κατά την λειτουργία. Αν ανάβει σταθερά, στην οθόνη εμφανίζεται η τιμή θερμοκρασίας.
4: Μέγιστη θερμοκρασία στo boiler (ρυθμίζεται)
5: ΔΤ διαφορικό θερμοκρασίας μεταξύ συλλέκτη 6 και boiler 1 (ρυθμίζεται)

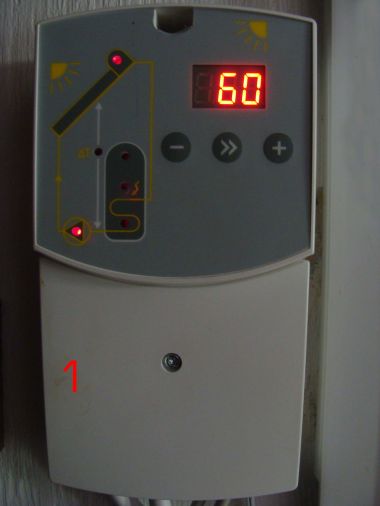

6: Λυχνία θερμοκρασίας συλλέκτη (Η οθόνη 7 δείχνει την τιμή θερμοκρασίας)
7: Οθόνη (κόκκινη led).
A: Πλήκτρο μείωσης (για ελάττωση της τιμής)
Β: Πλήκτρο πρόσβασης στο μενού (για αλλαγή της τιμής στην οθόνη και την αλλαγή παραμέτρου)
C: Πλήκτρο αύξησης (για αύξηση της τιμής)

Οδηγίες διαφορικού θερμοστάτη ηλιακών WATTS LED basic
